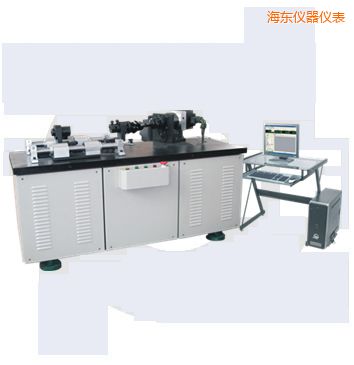

彎曲旋轉疲勞試驗機 |
|
| 型 號：PWX-100 |
| 品 牌：時代儀器 |
| 技術指標：彎矩精確測量范圍：滿量程的3.0%~100% |
 |
海東彎曲旋轉疲勞試驗機-PWX-100-時代儀器
產品簡介
主要用于金屬線材旋轉彎曲疲勞的檢測�？蓽y(cè)試直徑均勻的金屬圓形截面線材，，將試樣彎曲規定角度后，，試驗機夾緊試樣并帶動試樣沿軸線旋轉，通過調整或更換夾具，適應不同的被測試樣的試驗。試驗機采用計算機控制操作，可設置彎曲角度、夾頭空間長度、扭轉速度。實時顯示試驗圈數、試驗曲線、記錄試驗過程最大彎矩峰值，記錄疲勞斷裂的旋轉次數，試樣斷裂自動停機，試驗數據存儲，打印試驗結果。還可測定彎曲過程中的最大應力。試驗機超過額定最大彎距的3%~5%時，，試驗機自動保護停機。
主要參數
|
項目名稱
|
規格、參數及指標
|
|
彎矩精確測量范圍
|
滿量程的3.0%~100%
|
|
彎矩最小讀數值
|
滿量程彎矩的0.01%Nm
|
|
彎曲角度
|
0~45°
|
|
彎曲角度最小讀數值
|
0.1°
|
|
旋轉角度最小讀數值
|
0.1圈
|
|
彎矩示值相對誤差
|
3%-100%載荷范圍內≤±1.0%
|
|
彎矩示值重復性相對誤差
|
3%-100%載荷范圍內≤1%
|
|
試驗機加載速度
|
1r/min~120r/min
|
|
試驗機加載速度精度
|
≤±1.0%
|
|
兩夾頭間直線距離
|
150~300mm
|
|
兩夾頭間直線距離測量精度
|
≤±0.1mm
|
|
夾持試樣直徑范圍
|
φ3mm~φ8mm
|
|
