    鋼軌焊縫超聲成像檢測儀
    型 號:SyncScan 16HT
    品 牌:汕超SIUI
    技術指標:專用于各種類型的鋼軌焊縫檢測的便攜式超聲成像產品,且具有鋼軌焊縫檢測專用軟件。
    濟南鋼軌焊縫超聲成像檢測儀-SyncScan 16HT-汕超SIUI

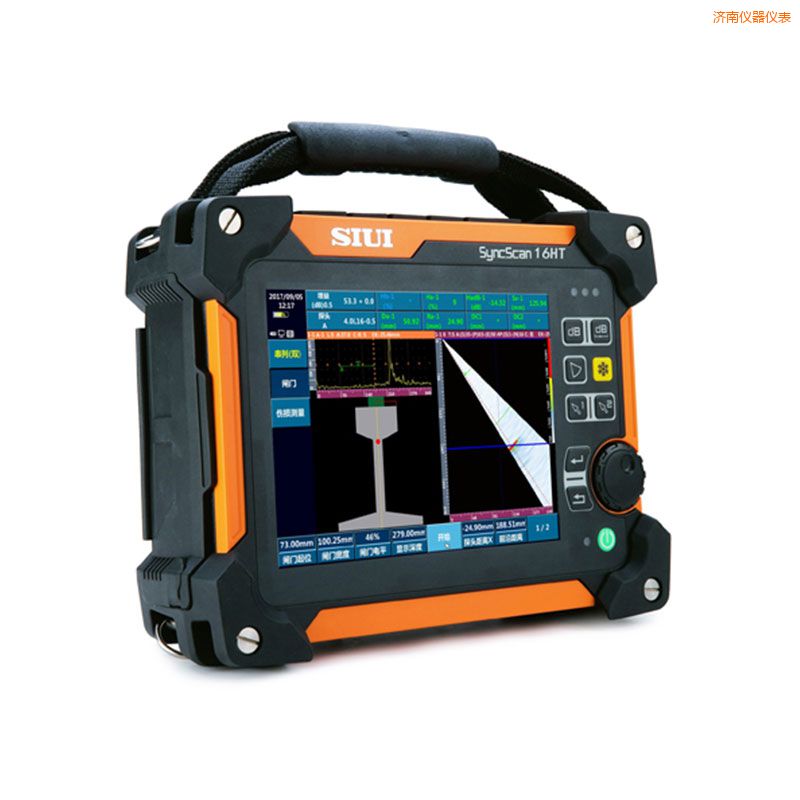

    SyncScan 16HT鋼軌焊縫超聲成像檢測儀

            SIUI新推出一款專用于各種類型的鋼軌焊縫檢測的便攜式超聲成像產品,且具有鋼軌焊縫檢測專用軟件。


      具有鋼軌焊縫檢測專用軟件,數字化鋼軌超聲探傷儀,鋼軌焊縫檢測向導軟件,超聲波焊縫探傷儀,相控陣模式下支持PA分組掃查,最多6組;具有“聲速校準”、“延遲校準”、“靈敏度校準”、“TCG校準”功能;
      具有鋼軌及鋼軌焊縫傷損大小的等級計算、自動識別和判斷傷損大小功能、自動顯示定位傷損R視圖功能;
      具備對鋼軌閃光焊、氣壓焊軌底部位相當于φ4mm-6db豎孔當量缺陷(即≥φ2.8mm平底孔當量)的灰斑和光斑檢測能力;
      可配備軌腰串列式一發一收掃查裝置,實現對鋼軌焊縫全斷面檢測,一鍵完成;
      提供R視圖,模擬鋼軌形狀繪制鋼軌側視圖、工型圖,在線超聲波探傷,自動計算缺陷位置,實時顯示缺陷位置,支持打標功能;
      支持鋼軌焊縫各檢測部位工藝獨立處理和調用,汕超CTS數字式探傷儀,實現軌頭、軌腰、軌底的檢測;
      支持鋼軌焊縫檢測報告制作和導出功能;
      支持相控陣串列式掃查、成像、及缺陷計算;
      支持戶外和室內兩種模式顯示;
      B視圖提供鋼軌焊縫OverLay模擬顯示,可實時查看缺陷在焊縫中的位置;
    儀器支持全觸摸屏操作、全屏顯示、自動識別探頭功能、聲束軌跡仿真功能和底波衰減BEA功能。



    鋼軌焊縫專用軟件
    根據鋼軌焊縫的情況及特點,SIUI設計了鋼軌焊縫相控陣檢測的專用軟件。儀器可對鋼軌焊縫進行聲束模擬仿真覆蓋,方便探傷人員確定探頭掃查的起始晶片、掃查角度以及探頭與焊縫中心的前沿距離等檢測工藝。


    檢測界面采用一鍵式設計,簡單便捷切換不同顯示視圖及調用工具。

    根據鋼軌不同部位的檢測方式,制定了不同的鋼軌檢測工藝,分為軌頭、軌腰、軌底、零度和串列等5種不同的鋼軌工藝向導。



    項目 各版本共同的出廠標準配置
      顯示屏 8.4’’TFT高亮液晶屏,金屬浸透探傷,分辨率800×600點
      操作方式 按鍵、旋鈕、觸摸屏
      適用軌型 內置38Kg、43Kg、50Kg、60Kg、75Kg軌型,并支持用戶自定義軌型
      電池 電池型號 DC-A007
    電池類型 智能鋰離子電池
    電池容量 7.5Ah
    電池電壓 11.1V
    電池數量 2只
    電池工作時間 ≥4小時
      外置充電器 充電器型號 CD-A005
    充電器輸入 直流15V
    充電器輸出 直流12.6V/2A
    支持電池型號 DC-A007
    支持電池個數 2個
      適配器 適配器型號 GD-A007
    適配器輸入 交流100~240V 50Hz/60Hz
    適配器輸出 直流15V
    適配器功率 70W
      儀器功率 ≤26VA
      數據存儲器 標準SD卡(16G)
      USB接口 2個
      網絡接口 1個
      視頻輸出 1個(VGA)
      編碼器接口 1個(14芯)
      工作條件 工作溫度 -10℃~45℃
    相對濕度 30%~85%(不含冷凝)
      IP等級 ≥IP65
      儀器尺寸 28.4×22×9(單位:cm)
      儀器重量 3.75kg(含1只電池,汕超探傷儀廠家,電池重量0.55kg)
    成像模式:通用UT
      通道數 1個
      探頭接口類型 LEMO 00
      探頭接口數量 2個
      支持最大陣元數 2個
      脈沖類型 負方波
      發射電壓 50~400V,最小步進1V
      脈沖寬度 30~1000ns,最小步進10ns
      重復頻率 10~2000Hz可調,步進20Hz
      阻尼 25/75/200/1000Ω,4檔
      A/D采樣頻率 170MHz/12bit
      采樣點數 1024點,16bit/點
      增益 0~110dB,步進:0.5/2/6/12dB
      增益微調 -4~+4
      表面補償 全增益范圍
      帶寬 0.5~20MHz(-3dB)
      濾波器 數字:10檔,1~4MHz/0.5~10MHz/2~20MHz/1MHz/2.5MHz/4MHz/5MHz
    /10MHz/13MHz/15MHz
    模擬:4檔,3MHz/5MHz/10MHz/全通
      檢波方式 正向/負向/雙向/RF
      抑制 0~80%,步進1%
      探測范圍 0~15000mm,最小顯示范圍5mm
      材料聲速 500~15000m/s,步進最小1m/s
      脈沖移位 0~1000mm,步進最小0.01mm
      探頭零點 0~200us,步進最小0.01us
      探頭前沿 0~100mm,步進0.01mm
      向導 自動校準、角度校準、DAC、AVG、焊縫檢測、板材檢測、鍛件檢測
      測量點 峰值/前沿/J前沿/G前沿/G峰值
      測量 閘門:幅度、幅度dB差值、聲程、水平距離、垂直距離
    光標:2個十字光標,可測量B圖像上的水平、垂直位置及光標間距離(選購B掃描時激活)
      閘門 閘門方式:普通、跟蹤
    閘門數量:三個
    閘門起位:全范圍
    閘門寬度:全范圍
    閘門電平:10~90%,步進1%
      曲線功能 DAC最多6條,每條最多16個參考點,符合NB/T 47013、GB/T 11345、GB/T 29712標準
    TCG最多6條,每條線最多16個參考點
    AVG(含三倍近場)
      輔助功能 全屏、坐標切換(聲程/深度/水平)、單次/連續自動增益(40~100%,步進10%)、二次波顏色、波形比較、波形填充、峰值包絡、閘門擴展、短片錄制、屏幕截圖
    自動凍結(閘門:A、B、A和B、A或B)
    UT曲面修正(CSC)
      報警 聲光報警:進波/失波
      探傷靈敏度余量 ≥60dB(2.5Z20N探頭)
      時基線性 ≤0.5%
      垂直線性 ≤3%
      幅度線性 ≤±2%
      衰減器精度 20dB±1dB
      動態范圍 ≥32dB(JB/T 10061標準測試)
      薄板分辨力 ≤3mm
      遠區分辨力 ≥26dB
      等效輸入噪聲 <40×10-9 V/
      最大使用靈敏度 ≤400μV

    成像模式:相控陣
      通道數 16個
      探頭接口類型 Tyco
      探頭接口數量 1個
      支持最大陣元數 64個
      PR功能 支持
      脈沖類型 雙極性方波
      脈沖電壓 10~100V,步進10/20V
      脈沖寬度 50~1000ns,步進10ns
      輸出阻抗 ≤50Ω
      發射能量 4檔
      重復頻率 100Hz~10KHz,超聲探傷儀探頭,最小步進100Hz
      脈沖發生器延遲 0~20μs,分辨率5ns
      脈沖發生器聚焦 單點聚焦
      帶寬 0.7~20MHz(-3dB)
      A/D采樣頻率 100MHz/12bit
      采樣點數 256/512/1024可調,漏磁探傷 磁粉探傷,16bit/點
      增益 0~80dB,步進:0.1/0.5/2/6/12
      表面補償 全增益范圍
      接收器延遲 0~20μs,分辨率2.5ns
      接收器聚焦 每掃描線最大1008焦點
      輸入阻抗 ≥110Ω
      檢波方式 正向、負向、雙向、濾波、RF
      濾波器 14檔,0.7~4.0MHz/2.5~7.0MHz/4.0~8.5MHz/7.0~10.0MHz/9~15MHz
    /全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
      掃描類型 A/S/L/C/D
      向導 聲速/延遲/靈敏度/TCG校準向導、軌頭(單)/軌腰(單)/軌底(單)/零度(單)/K型(雙)/串列(雙)檢測工藝向導。
    注:K型(雙)功能暫未實現。
      觸發方式 時基/編碼器
      掃查長度 單次最大3m(16G存儲卡,0.5mm編碼器精度)
      掃描線數量 最大512線
      聚焦法則 512個
      掃描角度范圍 -89°~+89°,步進1°
      角度間距 0.1°~5°,步進0.1°
      焦點位置 6~500mm,步進1mm
      探測范圍 0~1000mm,步進最小0.01mm,最小顯示范圍3mm
      材料聲速 500~15000m/s,步進最小1m/s
      顯示延遲 0~1000mm,步進最小0.01mm
      自動校準 聲速、延遲、靈敏度、TCG、水平零點。延遲、靈敏度和TCG可分段校準。
      顯示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
      測量點 峰值/前沿/J前沿/G前沿/G峰值
      測量 閘門:可測量回波幅度、聲程、水平距離、垂直距離
    光標:2個十字光標,可測量B/C/D圖像上的水平、垂直位置及光標間距離
      閘門 閘門數量:三個(每個A型窗口,混凝超聲探傷儀價格,6個A型窗口時最多18個閘門)
    閘門模式:聲程、深度
    閘門起位:全范圍
    閘門寬度:全范圍
    閘門電平:10~90%,步進1%
      曲線功能 TCG,每個A掃描線最多6條TCG曲線,蘇州數字式超聲波探傷儀,每條曲線最多16個參考點
    DAC,每個A掃描線最多6條DAC曲線,每條曲線最多16個參考點
      輔助功能 自動增益:單次/連續自動調整閘門內回波增益到設定值
      報警 閘門觸發聲光報警:進波/失波
      顯示測量值 8個位置,可自定義顯示
      數據分析 成像模式切換、圖像閘門動態重建
    生成檢測報告
